Eine Frostschürze aus Schotter ist ein bewährtes Bauelement, um Fundamente und Bodenplatten vor den Auswirkungen von Frost zu schützen. Besonders in Regionen mit einer Frostgefahr ab einer bestimmten Frostgrenze ist diese Bauweise essenziell, um Frostschäden wie Risse in der Bodenplatte oder Setzungen im Fundament zu vermeiden. Doch wie wird eine Frostschürze korrekt geplant und ausgeführt und welche Vorteile bietet Schotter gegenüber anderen Lösungen?
Was ist eine Frostschürze und wann ist sie notwendig?
Eine Frostschürze – oft auch als Frostschirm bezeichnet – ist ein umlaufender, meist 80 cm oder tiefer angelegter Schotterstreifen im Randbereich der Bodenplatte. Ihre Hauptaufgabe ist der Schutz vor Frostgefährdung, indem sie den Bodenfrost vom Fundament fernhält. Durch die kapillarbrechende Eigenschaft des Schotters wird aufsteigende Feuchtigkeit gestoppt, sodass sich unterhalb der Gründung kein gefrorenes Wasser ausdehnen kann.
Die Notwendigkeit einer Frostschürze hängt von mehreren Faktoren ab – vor allem von der Bodenbeschaffenheit, der Größe der Bodenplatte, der Region und der Frostgrenze. Besonders bei Häusern ohne Keller, bei Terrassen, Carports oder leichten Bauwerken ist eine Frostschürze eine kosteneffiziente und wirksame Variante gegenüber einem betonierten Streifenfundament.
Vorteile einer Frostschürze aus Schotter
Eine Frostschürze aus Schotter bietet gleich mehrere Vorteile, die sowohl technische als auch wirtschaftliche Aspekte abdecken. Sie ist nicht nur wirksam im Schutz vor Frostschäden, sondern auch flexibel in der Ausführung.
- Kosteneffizienz: Eine Frostschürze aus Schotter verursacht in der Regel geringere Material- und Arbeitskosten als ein betoniertes Streifenfundament.
- Wirksamer Frostschutz: Der Schotter unterbricht den kapillaren Wasseraufstieg und verhindert, dass Bodenfrost in die Gründung eindringt.
- Hohe Tragfähigkeit: Verdichteter Schotter bietet eine stabile Basis für die Bodenplatte und verteilt die einwirkenden Kräfte gleichmäßig.
- Optimale Entwässerung: Durch die wasserdurchlässige Struktur des Materials wird Wasser schnell abgeleitet, wodurch Staunässe und Frostaufbrüche vermieden werden.
- Anpassungsfähigkeit an die Bodenbeschaffenheit: Je nach Bodenart, beispielsweise Lehm oder Sand, lässt sich die Körnung und Dicke der Schicht individuell anpassen.
- Kurze Bauzeit: Eine Frostschürze aus Schotter kann in relativ kurzer Zeit hergestellt werden, was den gesamten Bauablauf beschleunigt.

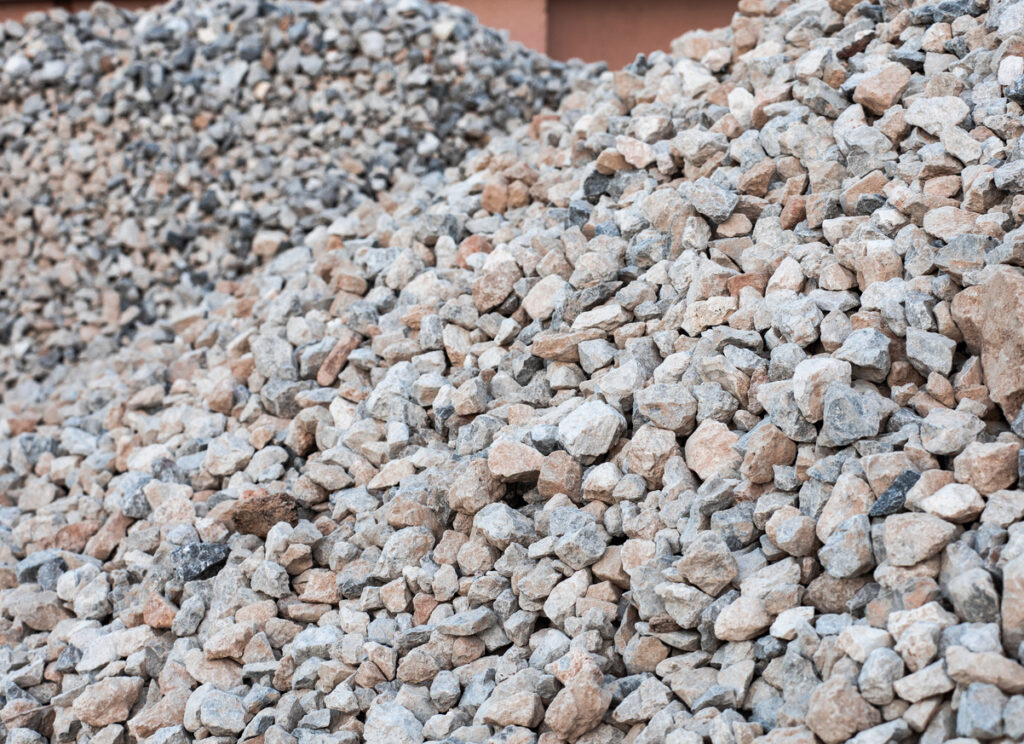

Welcher Schotter eignet sich für die Frostschutzschicht?
Für eine Frostschürze aus Schotter wird frostunempfindliches, gut wasserdurchlässiges Material verwendet. Besonders geeignet sind gebrochene Gesteinskörnungen mit einer Mischung aus feinen und groben Anteilen, da diese beim Verdichten eine hohe Tragfähigkeit erreichen. Bindige Bestandteile wie Ton oder Lehm sollten nicht enthalten sein, um die Wasserdurchlässigkeit zu gewährleisten.
| Schotterart | Empfohlene Korngröße | Eigenschaften | Geeignet für |
|---|---|---|---|
| Kalkschotter | 0/32 mm | Witterungsbeständig, gute Verdichtung | Frostschürze bei Wohnhäusern und leichten Bauwerken |
| Basaltschotter | 0/45 mm | Sehr druckfest, langlebig | Hohe Belastungen, z. B. bei Garagenfundamenten |
| Granitschotter | 0/32 mm | Harte Gesteinsstruktur, hohe Stabilität | Frostschutz bei stark belasteten Flächen |
| Recycling-Schotter (RC) | 0/32 mm | Nachhaltig, kostengünstig, nur bei geprüfter Qualität | Nebengebäude, Carports, Gartenbauten |
Die Auswahl hängt von der Bodenbeschaffenheit, der Größe der Bodenplatte und den statischen Anforderungen ab. Eine vorherige Begutachtung durch Fachleute hilft, das passende Material und die optimale Schichtdicke festzulegen.
Schritt-für-Schritt-Anleitung: Frostschürze für die Bodenplatte aus Schotter anlegen
Der Bau einer Frostschürze aus Schotter verlangt Sorgfalt und das Beachten wichtiger bautechnischer Details. Schritt für Schritt lässt sich so eine stabile Frostschutzschicht anlegen, die Fundament und Bodenplatte langfristig absichert.
1. Planung und Abstecken
Zunächst werden die Maße der Bodenplatte festgelegt und der Randbereich markiert, in dem die Frostschürze angelegt wird. Dabei ist die regionale Frosttiefe zu berücksichtigen, um eine ausreichende Einbautiefe zu gewährleisten.
2. Aushub bis unter die Frosttiefe
Der Boden wird entlang der Markierung bis unter die lokale Frostgrenze ausgehoben. In den meisten Regionen Deutschlands beträgt diese etwa 80 cm, kann aber je nach Region variieren.
3. Untergrund vorbereiten
Der freigelegte Untergrund wird auf Tragfähigkeit geprüft und von losem Material befreit. Eventuell ist eine zusätzliche Planierung oder das Einbringen einer dünnen Kiesschicht erforderlich, um eine ebene Basis zu schaffen.
4. Schotter einfüllen
Der ausgewählte Frostschutzschotter (z. B. 0/32 mm Kalk- oder Basaltschotter) wird gleichmäßig in den Graben eingebracht. Die Schichtdicke sollte so bemessen sein, dass die Oberkante des Schotters bündig mit der späteren Unterkante der Bodenplatte abschließt.
5. Verdichten
Mit einer Rüttelplatte wird der Schotter lagenweise verdichtet, um die notwendige Tragfähigkeit zu erreichen. Je nach Material und Schichtdicke kann mehrmaliges Verdichten erforderlich sein.
6. Verbindung mit der Bodenplatte herstellen
Die Frostschürze sollte bündig mit der Unterkante der Bodenplatte abschließen und fest mit der umliegenden Gründung verbunden sein. Gegebenenfalls wird eine Perimeterdämmung angebracht, um zusätzlich vor Wärmeverlusten zu schützen.
7. Abschluss und Kontrolle
Abschließend wird die Ausführung überprüft, insbesondere die Verdichtung und die Einhaltung der vorgegebenen Maße. Erst danach kann mit dem Gießen der Bodenplatte begonnen werden.
Frostschürze aus Schotter vs. Streifenfundament
Eine Frostschürze aus Schotter und ein Streifenfundament aus Beton verfolgen dasselbe Ziel: den Schutz der Bodenplatte und der gesamten Gründung vor Frostschäden. Dennoch unterscheiden sich beide Varianten deutlich in Bauweise, Materialeinsatz und Kosten.
Die Frostschürze besteht aus einer verdichteten Schotterschicht, die seitlich um die Bodenplatte angelegt wird. Sie wirkt als kapillarbrechende Schicht, verhindert das Aufsteigen von Wasser und reduziert so die Gefahr von Frosthebungen. Diese Bauweise ist in der Regel kostengünstiger, schneller herzustellen und flexibel an verschiedene Bodenarten anpassbar.
Das Streifenfundament hingegen ist ein durchgehender Betonstreifen unter den tragenden Wänden eines Gebäudes. Es bietet eine sehr hohe Tragfähigkeit und wird häufig bei schweren Bauwerken oder in Regionen mit hohen Frostgefährdungen eingesetzt. Allerdings sind die Materialkosten und der Arbeitsaufwand deutlich höher, und die Bauzeit verlängert sich.
Die Wahl zwischen beiden Varianten hängt von der Statik, der Nutzung des Gebäudes, den örtlichen Bodenverhältnissen und dem Budget ab. Für leichtere Bauwerke wie Gartenhäuser, Carports oder Garagen ist die Frostschürze oft die wirtschaftlichere und vollkommen ausreichende Lösung.
Häufige Fehler beim Bau einer Frostschürze
Beim Anlegen einer Frostschürze aus Schotter können Ausführungsfehler die Wirksamkeit stark beeinträchtigen und langfristig zu Bauschäden führen. Häufig entstehen diese Probleme durch mangelnde Planung oder unzureichende Material- und Arbeitsqualität.
Typische Fehler sind:
- Falsche Einbautiefe: Wird die Frostschürze nicht bis unter die örtliche Frostgrenze geführt, verliert sie ihre Schutzfunktion.
- Ungeeignetes Material: Verwendung von bindigem Boden oder Schotter mit zu hohem Feinanteil führt zu schlechter Wasserdurchlässigkeit.
- Fehlende oder unzureichende Verdichtung: Ohne ausreichendes Verdichten sinkt die Tragfähigkeit, und es können Setzungen entstehen.
- Zu schmale Ausführung: Eine zu geringe Breite reduziert den seitlichen Schutz der Bodenplatte und kann Randbereiche ungeschützt lassen.
- Kein Anschluss an Perimeterdämmung: Fehlt der saubere Übergang zwischen Frostschürze und Dämmung, entstehen Wärmebrücken.
- Vernachlässigung der Entwässerung: Stauwasser im Bereich der Schotterschicht kann im Winter gefrieren und Druck auf das Fundament ausüben.
Durch sorgfältige Planung, die Auswahl des richtigen Frostschutzmaterials und präzise Ausführung lassen sich diese Fehler vermeiden und die Langlebigkeit des Bauwerks sichern.
Fazit: Dauerhaft stabil und frostsicher mit der richtigen Schotterwahl
Eine fachgerecht angelegte Frostschürze aus Schotter schützt Fundamente zuverlässig vor Frostschäden und sorgt für langfristige Stabilität. Entscheidend sind die passende Materialwahl, die richtige Einbautiefe und eine sorgfältige Verdichtung. So bleibt die Bodenplatte dauerhaft tragfähig und das Bauwerk vor witterungsbedingten Schäden geschützt.
FAQ
Welche Tiefe sollte eine Frostschürze haben?
Die Tiefe richtet sich nach der örtlichen Frostgrenze und liegt in Deutschland meist zwischen 80 und 100 cm. Sie muss so bemessen sein, dass kein Bodenfrost unter das Fundament gelangt.
Wann brauche ich keine Frostschürze?
Eine Frostschürze ist entbehrlich, wenn das Bauwerk auf einer ausreichend tief gegründeten Betonplatte oder auf frostunempfindlichem Untergrund errichtet wird.
Wie kann man eine Frostschürze herstellen?
Zunächst wird ein Graben entlang der geplanten Bodenplatte ausgehoben, mit geeignetem Frostschutzschotter befüllt und lagenweise verdichtet. Die Breite richtet sich nach der Fundamentgröße und den statischen Anforderungen.
Wie hoch sind die Kosten für eine Frostschürze?
Die Kosten hängen von Materialwahl, Tiefe, Breite und Arbeitsaufwand ab und liegen meist zwischen 50 und 100 Euro pro laufendem Meter.
